KHB-ZG
KHB（KHM）手動高壓球閥 球閥啟閉件(球體)由閥桿驅動，繞球閥軸旋轉。也可用于流體的調節和控制，其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強，特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換，還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。
訂購代碼
1.類型

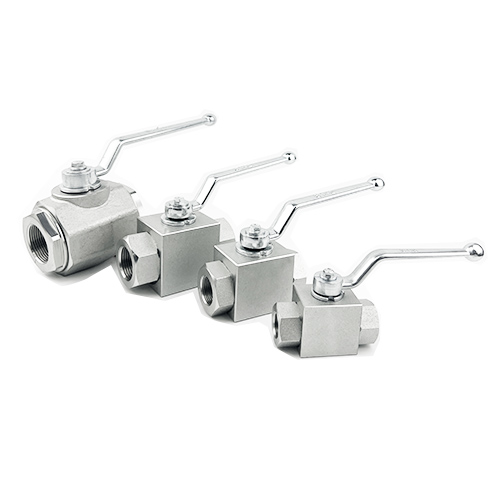

閥塊式球閥DNO4-25
套筒式球閥DN32-50
2.連接方法
螺紋規格或管道外徑和連接方法參考表
美國標準NPT（PT）連接
UN/UNF內螺紋連接
3.閥體及連接件材質：1-碳鋼4-不銹鋼
4.閥體和控制芯軸材料：
1-合金鋼2-釬焊4-不銹鋼
5.球體密封材料：1-POM
6.連接器和控制芯軸的密封圈材料：
2-NBR 4--氟橡膠注意：材料1112是常見的組合
7.手柄類型
01=鋁制握把，直柄（AG）
02=鋁制吊環手柄，起重機手柄（AK）
03=鍍鋅吊環手柄，直柄（ZG）
04=帶安裝螺栓的鍍鋅吊環手柄，起重機手柄（ZK）
06=帶安裝螺栓的鋼把手，起重機把手（SK）
09=無手柄
8.系列（由制造商提供）
9.表面保護
無=磷化
W=環保鋅（三價）
G=黃色鍍鋅

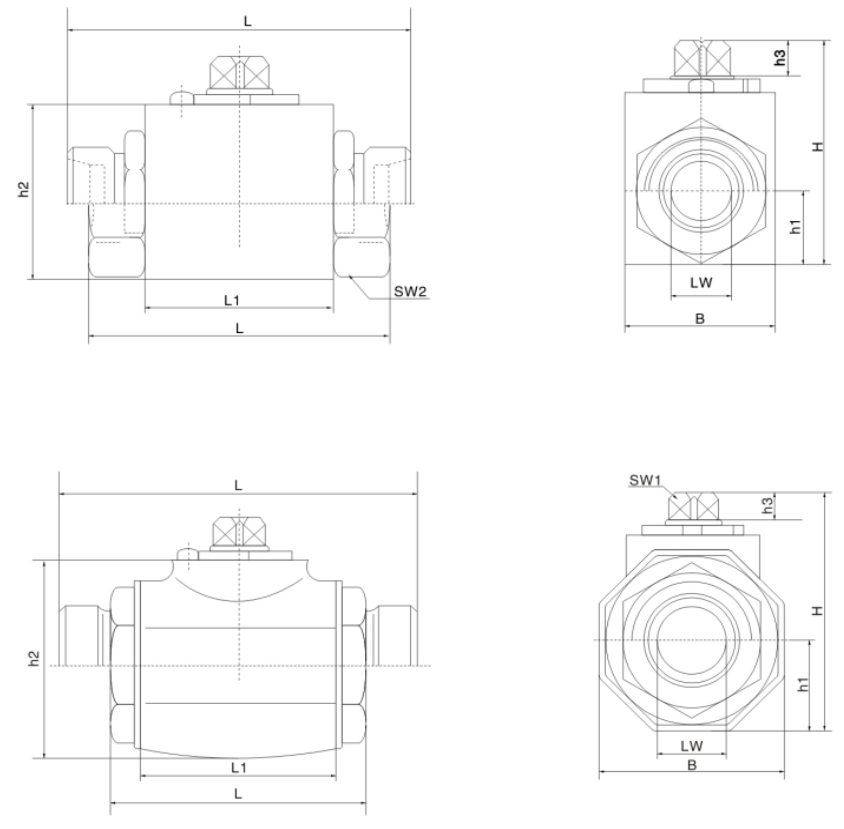

外觀尺寸
| 連接方法 | 類型 | DN | PN（bar） | LW | RA | d1 | i | L | L1 | B | H | h1 | h2 | h3 | SW1 | SW2 |
| KHB-ZG1/4 | 06 | 500 | 06 | ZG1/4 | 14 | 69 | 40 | 27 | 48 | 13 | 35 | 8 | 09 | 22 | ||
| KHB-ZG3/8 | 10 | 500 | 10 | ZG3/8 | 14 | 72 | 42 | 32 | 53 | 17 | 36 | 8 | 09 | 27 | ||
| KHB-ZG1/2 | 13 | 500 | 12 | ZG1/2 | 16 | 83 | 48 | 35 | 53 | 17 | 40 | 8 | 09 | 30 | ||
| KHB-ZG1/2 | 16 | 400 | 15 | ZG1/2 | 16 | 83 | 47 | 38 | 62 | 19 | 45 | 11 | 09 | 32 | ||
| KHB-ZG3/4 | 20 | 315 | 20 | ZG3/4 | 18 | 95 | 60 | 48 | 75 | 24.0 | 55 | 11 | 12 | 41 | ||
| KHB-ZG1 | 25 | 315 | 25 | ZG1 | 20.5 | 113 | 64 | 57 | 82 | 28.5 | 64 | 11 | 12 | 50 | ||
| KHM-ZG1 1/4 | 32 | 315 | 30 | ZG1 1/4 | 22 | 110 | 84 | 75 | 102.7 | 37.5 | 84.2 | 12 | 14 | 60 | ||
| KHM-ZG1 1/2 | 40 | 315 | 38 | ZG1 1/2 | 24 | 130 | 91 | 85 | 113.7 | 42.5 | 95.2 | 12 | 14 | 70 | ||
| KHM-Z G2 | 50 | 315 | 48 | ZG2 | 26 | 140 | 100 | 105 | 131.2 | 52.5 | 112.7 | 12 | 17 | 80 |
配送、運輸和服務
交貨時間：庫存/10-30天
裝運：寧波離岸價，上海離岸價
服務：24小時在線
