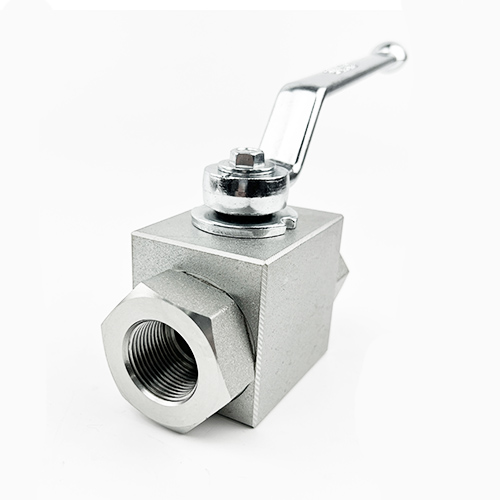

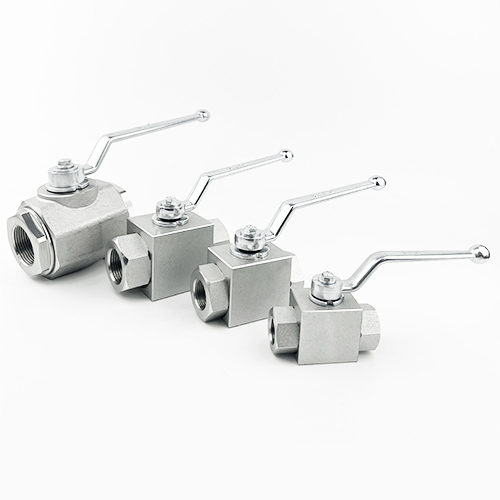

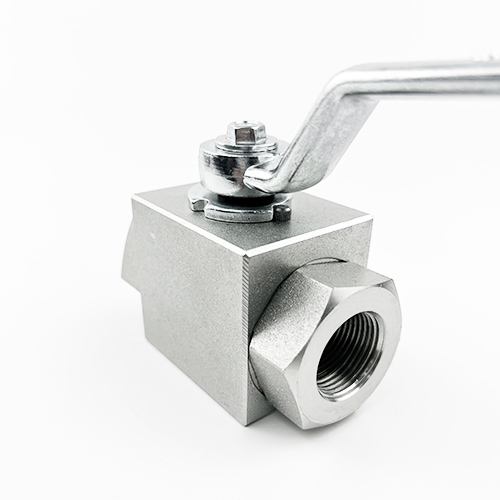

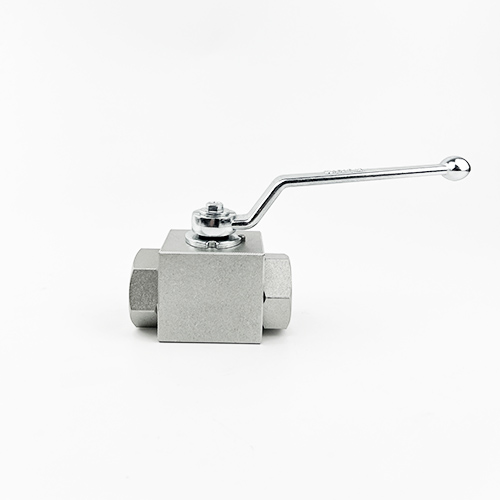

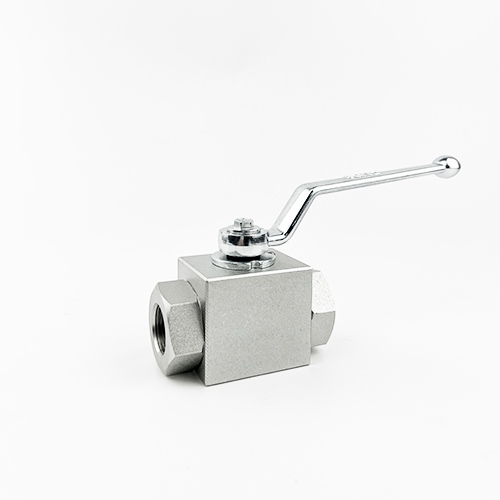

KHB（KHM）手動高壓球閥 球閥啟閉件(球體)由閥桿驅動，繞球閥軸旋轉。也可用于流體的調節和控制，其中硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座剪切力強，特別適用于含纖維、微固體顆粒等介質。多通球閥不僅可以靈活控制介質的合流、分流和流向切換，還可以關閉任何通道連接另外兩個通道。這種閥門通常應該水平安裝在管道中。球閥按驅動方式分為氣動球閥、電動球閥和手動球閥。

訂購代碼

1.類型

閥塊式球閥DNO4-25

套筒式球閥DN32-50

2.連接方法

螺紋規格或管道外徑和連接方法參考表

美國標準NPT（PT）連接

UN/UNF內螺紋連接

3.閥體及連接件材質：1-碳鋼4-不銹鋼

4.閥體和控制芯軸材料：

1-合金鋼2-釬焊4-不銹鋼

5.球體密封材料：1-POM

6.連接器和控制芯軸的密封圈材料：

2-NBR 4--氟橡膠注意：材料1112是常見的組合

7.手柄類型

01=鋁制握把，直柄（AG）

02=鋁制吊環手柄，起重機手柄（AK）

03=鍍鋅吊環手柄，直柄（ZG）

04=帶安裝螺栓的鍍鋅吊環手柄，起重機手柄（ZK）

06=帶安裝螺栓的鋼把手，起重機把手（SK）

09=無手柄

8.系列（由制造商提供）

9.表面保護

無=磷化

W=環保鋅（三價）

G=黃色鍍鋅

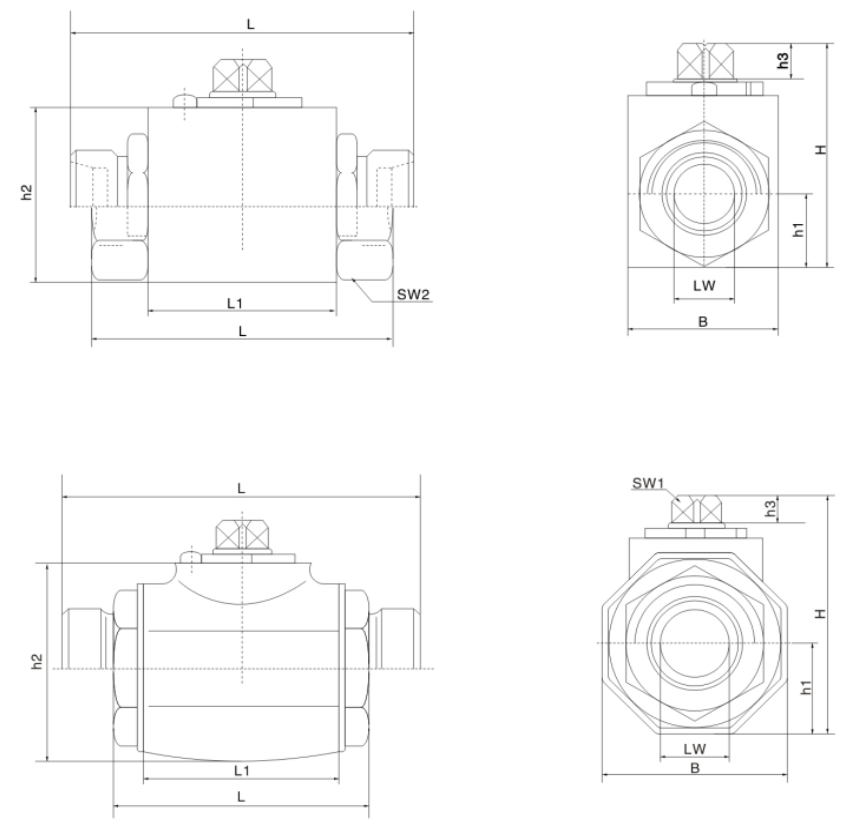

外觀尺寸

連接方法		類型	DN	PN（bar）	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
NOTE:Confom   to   JB981-77 standard nut and JB2099-77 standard connecting pipe,and GB-1235 standard O ring sealing ring.		KHB-M12x1.25	04	500	04	08	M12x1.25	10	61	40	27	48	15	35	8	09	19
		KHB-M16x1.5	06	500	06	11	M16x1.5	11	69	40	27	48	15	35	8	09	19
		KHB-M22x1.5	08	500	08	16	M22x1.5	12	76	42	32	53	17	36	8	09	27
		KHB-M27x1.5	10	500	10	20	M27x1.5	12	76	42	32	53	17	36	8	09	27
		KHB-M30x1.5	16	400	15	24	M30x1.5	13	84	47	38	62	19	45	11	09	32
		KHB-M36x2	20	315	19	30	M36×2	15	103	60	48	75	24.0	55	11	12	41
		KHB-M42x2	25	315	24	35	M42×2	18	116	64	57	82	28.5	64	11	12	50
		KHM-M52x2	32	315	30	40	M52×2	20	149	84	75	102.7	37.5	84.2	12	14	60
		KHM-M60x2	40	315	36	45	M60×2	22	163	91	85	113.7	42.5	95.2	12	14	70
		KHM-M72×2	50	315	48	60	M72×2	24	178	100	105	131.2	52.5	95.2	12	17	80
		KHB-G1/4	06	500	06		G1/4	14	69	40	27	48	13	35	8	09	22
		KHB-G3/8	10	500	10		G3/8	14	72	42	32	53	17	36	8	09	27
		KHB-G1/2	13	500	12		G1/2	16	83	48	35	53	17	40	8	09	30
		KHB-G1/2	16	400	15		G1/2	16	83	47	38	62	19	45	11	09	32
		KHB-G3/4	20	315	20		G3/4	18	95	60	48	75	24.0	55	11	12	41
		KHB-G1	25	315	25		G1	20.5	113	64	57	82	28.5	64	11	12	50
		KHM-G11/4	32	315	30		G11/4	22	110	84	75	102.7	37.5	84.2	12	14	60
		KHM-G11/2	40	315	38		G1//2	24	130	91	85	113.7	42.5	95.2	12	14	70
		KHM-G2	50	315	48		G2	26	140	100	105	131.2	52.5	112.7	12	17	80

配送、運輸和服務

交貨時間：庫存/10-30天

裝運：寧波離岸價，上海離岸價

服務：24小時在線
