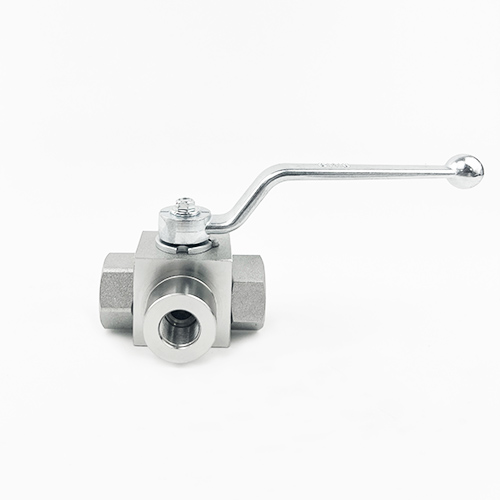

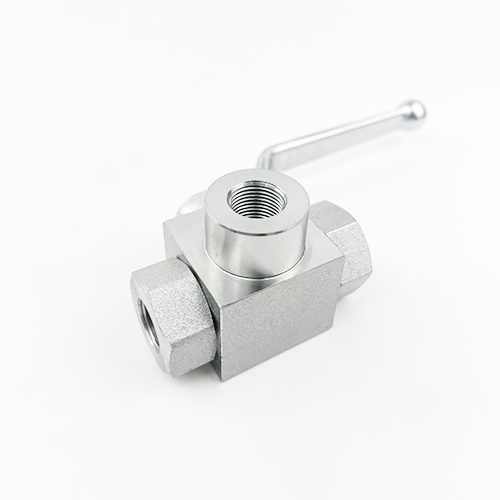

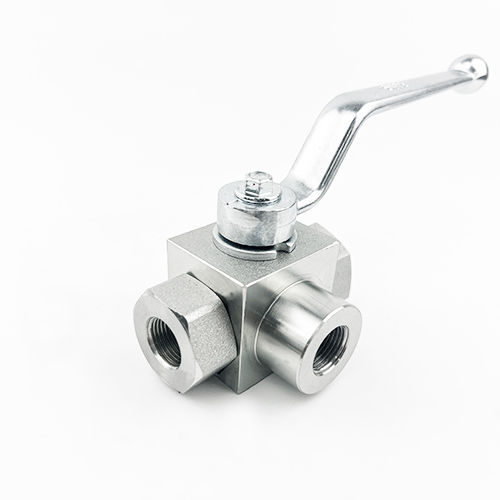

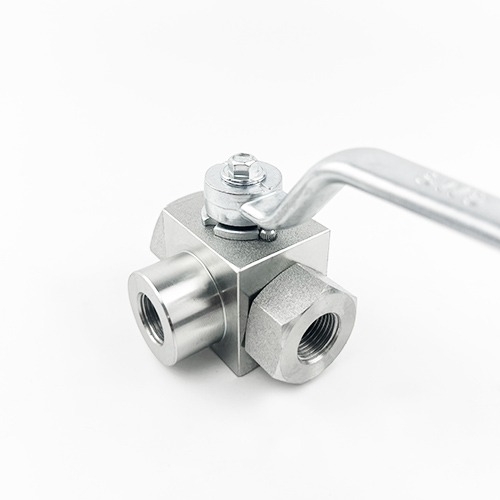

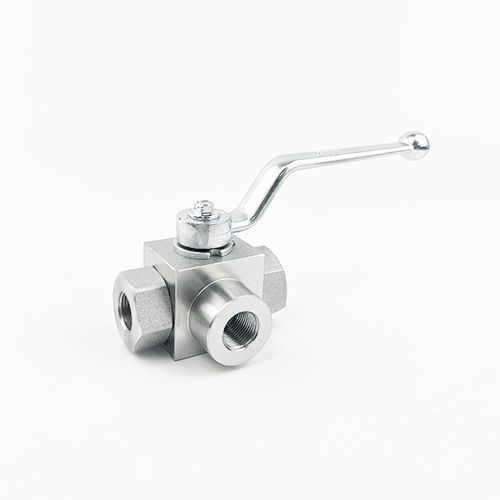

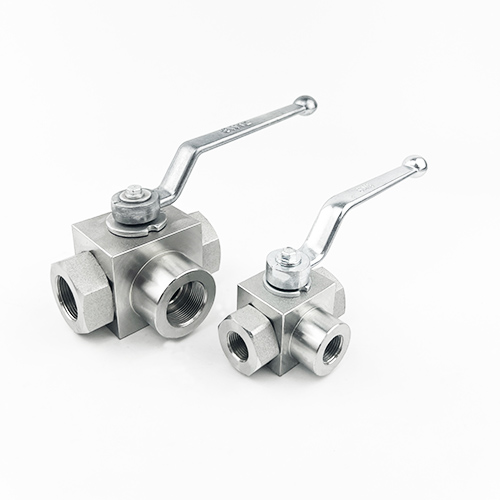

高壓三通球閥結構緊湊，外形美觀，密封性能好，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

訂購代碼

1，類型

KHB3K（BK3）=兩位三通球閥

2、連接方式

螺紋規格或管道外徑及連接方法

公稱內外螺紋，NPT螺紋

3、球形：L形T形

4、閥體及接頭材料：1-碳鋼4-不銹鋼

5.閥體和控制芯軸材料：1-合金鋼2-釬焊4-不銹鋼

6.球身密封材料：1-POM

7.連接器和控制芯軸的密封圈材料：

2-NBR 4-氟橡膠（注：材料1112是常見的組合）

8、手柄類型

01=鋁制握把，直柄（AG）

02=鋁制吊環手柄，起重機手柄（AK）

03=鍍鋅吊環手柄，直柄（ZG）

04=帶安裝螺栓的鍍鋅吊環手柄，起重機手柄（ZK）

06=帶安裝螺栓的鋼把手，起重機把手（SK）

09=無手柄

9、系列（由制造商提供）

10、表面保護

無=磷化G=黃色鍍鋅

W=環保鋅（三價）

外觀尺寸

球形功能標簽

連接方法				類型	DN		PN (bar)		LW	RA	d1	i	L	L1	B	H	h1	h2	S	h3	SW1	SW2
NOTE: together with JB981-77 standard nut and JB2099-77 standard connecting  pipe,and  GB-1235 standard O ring sealing ring.				KHB-M12x1.25	04		500		04	08	M12x1.25	10	61	40	25	48	13	35	33.5	8	09	19
				KHB-M16x1.5	06		500		06	11	M16x1.5	11	69	40	25	48	13	35	33.5	8	09	19
				KHB-M22x1.5	08		500		08	16	M22x1.5	12	76	42	37	53	17	40	40.5	8	09	27
				KHB-M27x1.5	10		500		10	20	M27x1.5	12	76	42	37	53	17	40	40.5	8	09	27
				KHB-M30x1.5	16		400		15	24	M30x1.5	13	84	47	38	62	19	45	43.5	11	12	32
				KHB-M36x2	20		315		19	30	M36x2	15	103	60	48	75	24.5	57	52	11	14	41
				KHB-M42x2	25		315		24	35	M42x2	18	116	64	57	82	28.5	64	60	11	14	50
				KHB-M52x2	32		315		30	40	M52x2	20	149	84	75	102.7	37.5	84.2	70	12	17	60
				KHB-M60x2	40		315		36	45	M60x2	22	174	91	85	113.7	42.5	95.2	79.5	12	17	70
				KHB-M72x2	50		315		48	60	M72x2	24	178	100	105	131.2	52.5	95.2	89	12	17	80

Connecting methods			Type		DN	Inte- rnal diam- eter (LW)		RA		PN (bar)	D1	i	L	L1	B	H	H1	H2	H3	S	SW1	SW2
			KHB3K-G1/4		06	06				500	G1/4	14	69	40	27	48	13	32.5	8	34.5	09	22
			KHB3K-G3/8		10	10				500	G3/8	14	72	42	35	53	17	40	8	36	09	27
			KHB3K-G1/2		13	12				500	G1/2	16	83	48	35	53	17	40	8	40	09	30
			KHB3K-G1/2		16	15				500	G1/2	16	83	47	38	62	19	45	11	42	09	32
			KHB3K-G3/4		20	20				400	G3/4	18	95	60	48	75	24.5	57	11	49	12	41
			KHB3K-G1		25	25				315	G1	20.5	113	64	57	82	28.5	64	14	56.5	12	50
			KHB3K-G11/4		25/32	25				315	G11/4	22	120	64	60	82	28.5	64	12	60	12
			KHB3K-G11/4		32	30				315	G11/4	22	110	84	75	104	37.5	84	14	55	14
			KHB3K-G11/2		40	38				315	G11/2	24	130	91	85	115	42.5	95	14	65	14
			KHB3K-G2		50	48				315	G2	26	140	100	106	133	52.5	112.5	14	70	17

配送、運輸和服務

交貨時間：庫存/10-30天

裝運：寧波離岸價，上海離岸價

服務：24小時在線
