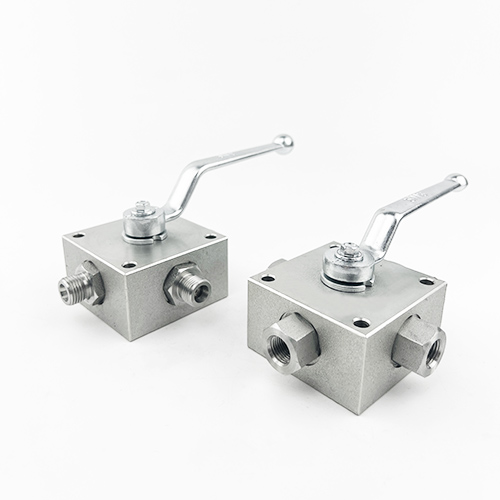

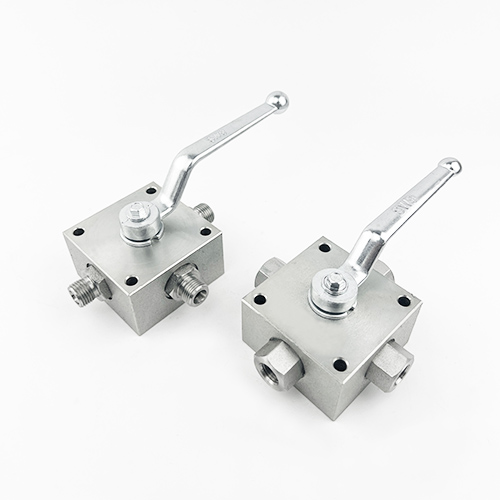

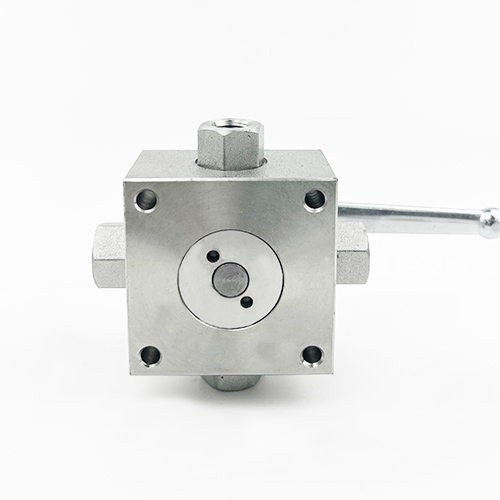

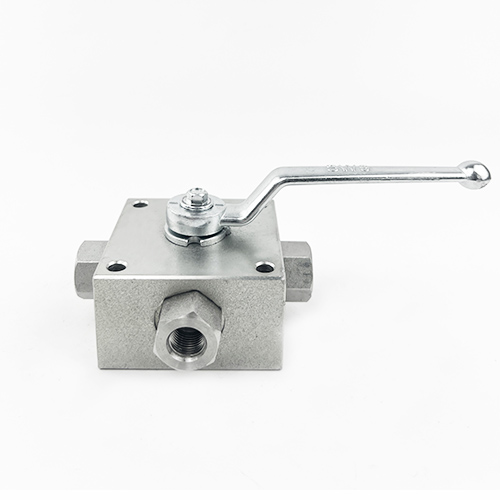

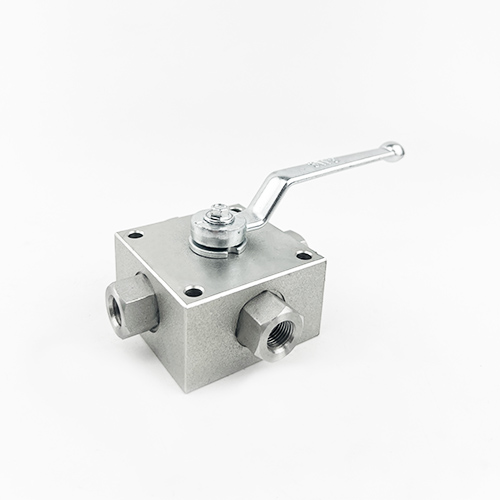

KH3/KH4-ZG
KH3（KH4）系列三通四通多路高壓球閥主要用于液壓管路中控制油液的流通和換向。本型球閥具有流阻損失小、密封性能可靠、操作方便、外觀精美等特點，可替代國外進口高壓球閥。本型二位三通高壓球閥主要有閥體、球體、閥桿、手柄和密封裝置組成，閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。
訂購代碼
1，類型
KH3=三通球閥（3KH）
KH4=四通球閥（4KH）
2、連接方式：
螺紋規格或管道外徑
3、球形：KH3-L、KH3-T、KH4-T、KH4-8
4、閥體及接頭材料：
1-碳鋼4-不銹鋼
5、閥體和控制芯軸材料：
1-合金鋼2-釬焊4-不銹鋼
6、球體密封材料：
1-POM連接器和控制芯軸密封圈材料
7、連接器和控制芯軸的密封圈材料：
2-丁腈橡膠-4-氟橡膠
注：材料1112是常見的組合
8、手柄：
01=鋁制握把，直柄（AG）
02=鋁制吊環手柄，起重機手柄（AK）
09=無手柄
9、系列（由制造商提供）
10、表面保護
無=磷化
G=黃色鍍鋅
W=環保鋅（三價）

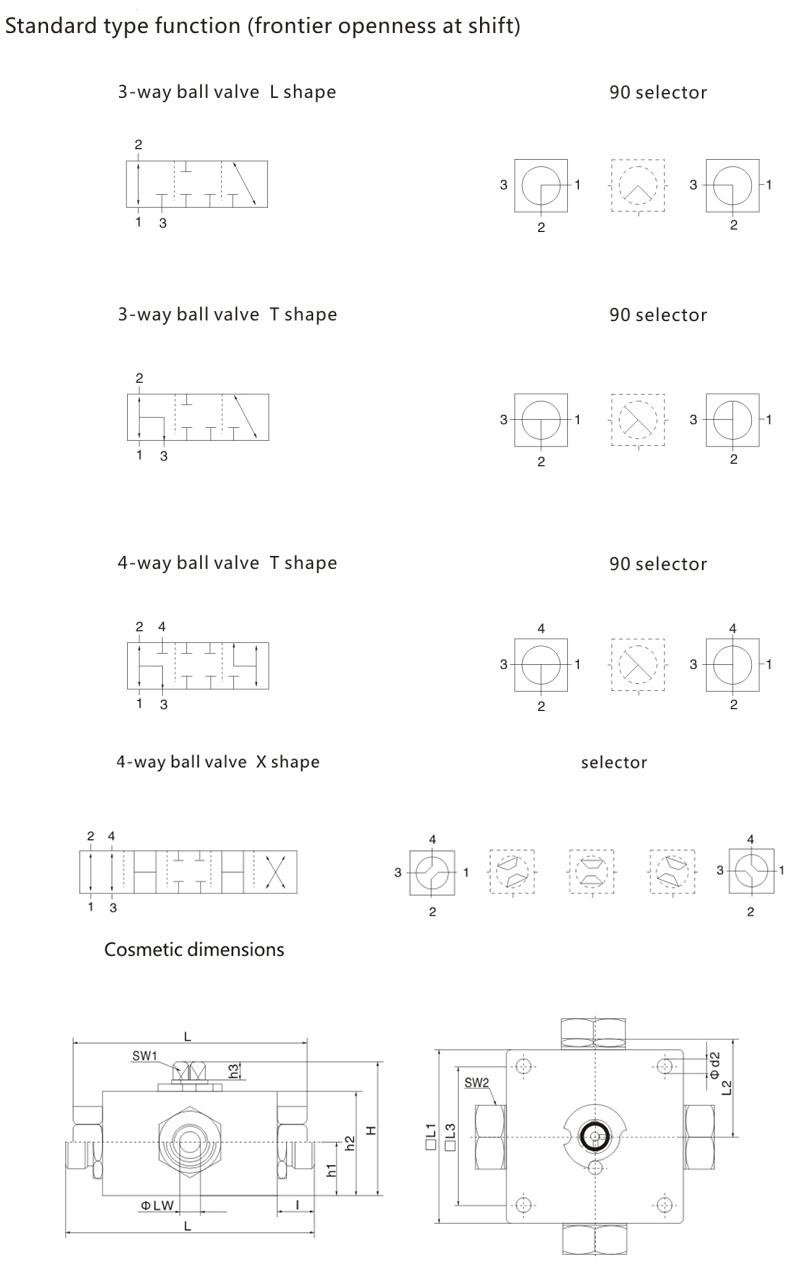

| 連接方法 | 類型 | DN | LW | RA | d1 | I | L | L1 | L2 | L3 | H | h1 | h2 | h3 | d2 | SW | SW2 | ||||
| L | T | X | |||||||||||||||||||
| KH3/4-ZG1/4 | 06 | 5 | 5 | 4.5 | ZG1/4 | 14 | 100 | 70 | 42.5 | 55 | 57 | 22 | 40 | 11 | 6.5 | 9 | 24 | ||||
| KH3/4-ZG3/8 | 10 | 9 | 9 | 6 | ZG3/8 | 14 | 115 | 80 | 46 | 65 | 67.5 | 27 | 50 | 11.5 | 6.5 | 9 | 30 | ||||
| KH3/4-ZG1/2 | 16 | 12 | 12 | 10 | ZG1/2 | 16 | 135 | 100 | 56 | 80 | 77.5 | 31 | 60 | 11.5 | 9 | 9 | 36 | ||||
| KH3/4-ZG3/4 | 20 | 18 | 18 | 14 | ZG3/4 | 18 | 144 | 100 | 58 | 85 | 92.5 | 36 | 73 | 11.5 | 9 | 12 | 46 | ||||
配送、運輸和服務
交貨時間：庫存/10-30天
裝運：寧波離岸價，上海離岸價
服務：24小時在線
