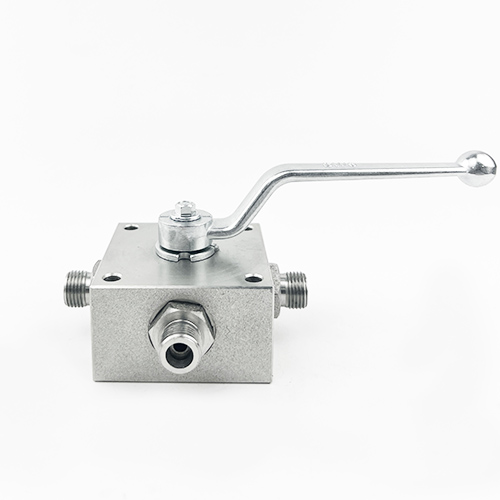

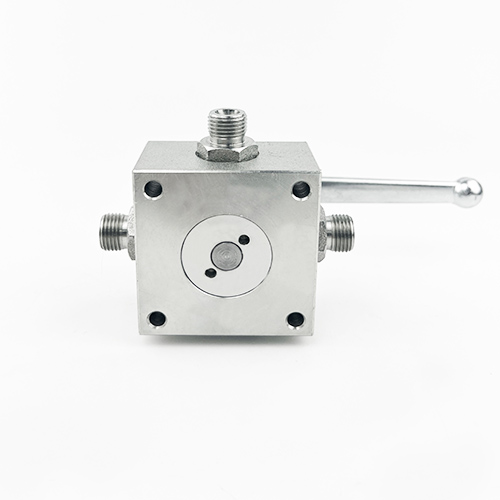

KH3（KH4）系列三通四通多路高壓球閥主要用于液壓管路中控制油液的流通和換向。本型球閥具有流阻損失小、密封性能可靠、操作方便、外觀精美等特點，可替代國外進口高壓球閥。本型二位三通高壓球閥主要有閥體、球體、閥桿、手柄和密封裝置組成，閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。

訂購代碼

1，類型

KH3=三通球閥（3KH）

KH4=四通球閥（4KH）

2、連接方式：

螺紋規格或管道外徑

3、球形：KH3-L、KH3-T、KH4-T、KH4-8

4、閥體及接頭材料：

1-碳鋼4-不銹鋼

5、閥體和控制芯軸材料：

1-合金鋼2-釬焊4-不銹鋼

6、球體密封材料：

1-POM連接器和控制芯軸密封圈材料

7、連接器和控制芯軸的密封圈材料：

2-丁腈橡膠-4-氟橡膠

注：材料1112是常見的組合

8、手柄：

01=鋁制握把，直柄（AG）

02=鋁制吊環手柄，起重機手柄（AK）

09=無手柄

9、系列（由制造商提供）

10、表面保護

無=磷化

G=黃色鍍鋅

W=環保鋅（三價）

連接方法			類型	DN	LW			RA	d1	I	L	L1	L2	L3	H	h1	h2	h3	d2	SW	SW2
					L	T	X
			KH3/4-06LR	04	5	5	4.5	6	M12x1.5	10	105	70	42.5	55	57	22	40	11	6.5	9	24
			KH3/4-08LR	06	5	5	4.5	8	M14x1.5	10	105	70	42.5	55	57	22	40	11	6.5	9	24
			KH3/4-10LR	08	9	9	6	10	M16x1.5	11	114	80	46	65	67.5	27	50	11.5	6.5	9	30
			KH3/4-12LR	10	9	9	6	12	M18x1.5	11	114	80	46	65	67.5	27	50	11.5	6.5	9	30
			KH3/4-15LR	12	12	12	10	15	M22x1.5	12	136	100	56	80	77.5	31	60	11.5	6.5	9	36
			KH3/4-18LR	16	12	12	10	18	M26x1.5	12	136	100	56	80	77.5	31	60	11.5	9	9	36
			KH3/4-22LR	20	18	18	14	22	M30x2	14	143	100	58	85	92.5	36	73	11.5	9	12	46
			KH3/4-08SR	04	5	5	4.5	8	M16x1.5	12	105	70	42.5	55	57	22	40	11	9	9	24
			KH3/4-10SR	06	5	5	4.5	10	M18x1.5	12	105	70	42.5	55	57	22	40	11	6.5	9	24
			KH3/4-12SR	08	9	9	6	12	M20x1.5	12	116	80	46	65	67.5	27	50	11.5	6.5	9	30
			KH3/4-14SR	10	9	9	6	14	M22x1.5	14	120	80	46	65	67.5	27	50	11.5	6.5	9	30
			KH3/4-16SR	12	12	12	10	16	M24x1.5	14	140	100	56	80	77.5	31	60	11.5	6.5	9	36
			KH3/4-20SR	16	12	12	10	20	M30x2	16	144	100	56	80	77.5	31	60	11.5	9	9	36
			KH3/4-25SR	20	18	18	14	25	M36x2	16	151	100	58	85	92	36	73	11.5	9	12	46

配送、運輸和服務

交貨時間：庫存/10-30天

裝運：寧波離岸價，上海離岸價

服務：24小時在線
