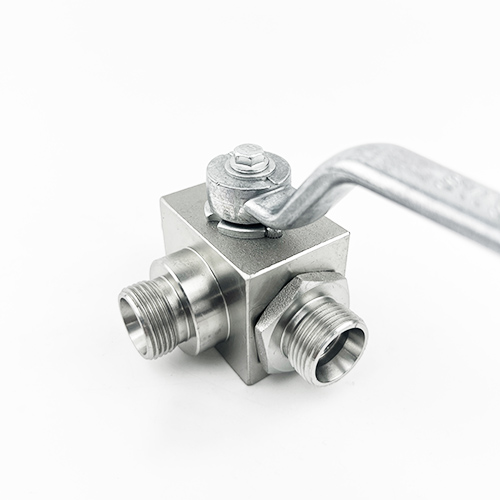

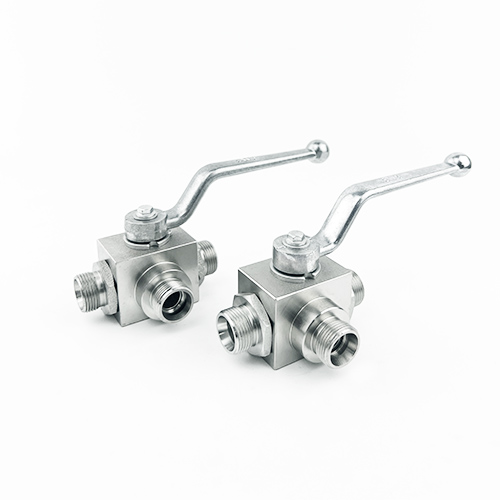

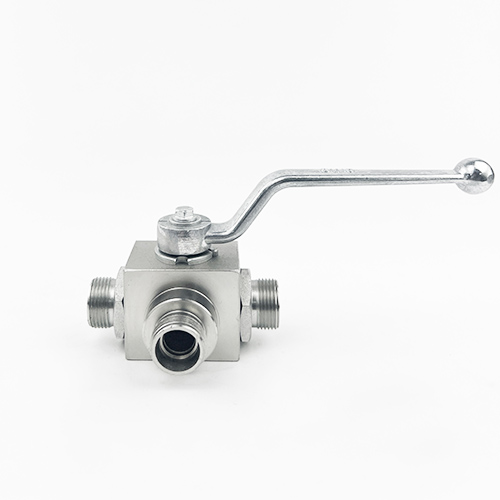

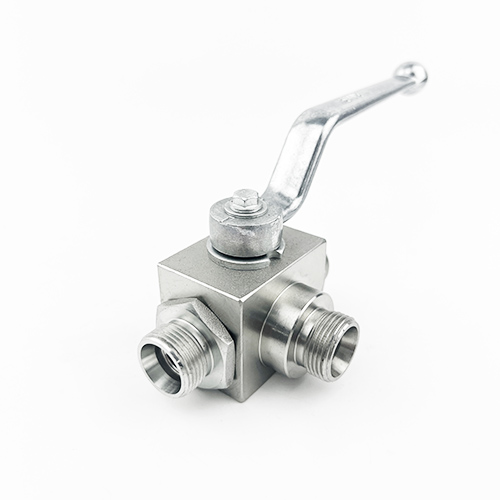

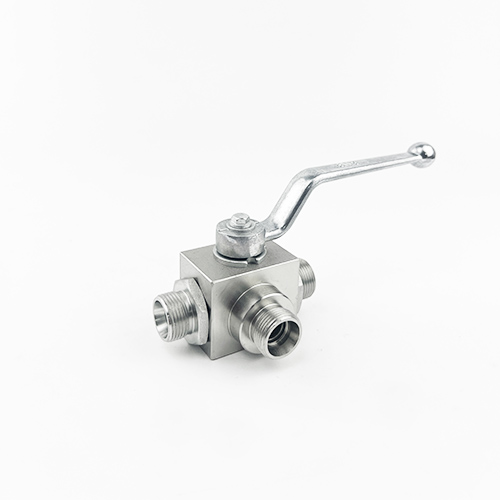

高壓三通球閥結構緊湊，外形美觀，密封性能好，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

訂購代碼

1，類型

KHB3K（BK3）=兩位三通球閥

2、連接方式

螺紋規格或管道外徑及連接方法

公稱內外螺紋，NPT螺紋

3、球形：L形T形

4、閥體及接頭材料：1-碳鋼4-不銹鋼

5.閥體和控制芯軸材料：1-合金鋼2-釬焊4-不銹鋼

6.球身密封材料：1-POM

7.連接器和控制芯軸的密封圈材料：

2-NBR 4-氟橡膠（注：材料1112是常見的組合）

8、手柄類型

01=鋁制握把，直柄（AG）

02=鋁制吊環手柄，起重機手柄（AK）

03=鍍鋅吊環手柄，直柄（ZG）

04=帶安裝螺栓的鍍鋅吊環手柄，起重機手柄（ZK）

06=帶安裝螺栓的鋼把手，起重機把手（SK）

09=無手柄

9、系列（由制造商提供）

10、表面保護

無=磷化G=黃色鍍鋅

W=環保鋅（三價）

外觀尺寸

球形功能標簽

連接方法			類型		DN	Inte- rnal diam- eter (LW)		RA		PN (bar)	D1	i	L	L1	B	H	H1	H2	H3	S	SW1	SW2
			KHB3K-06LR		04	04		06		500	M12x1.5	10	67	40	27	48	13	35	8	34.5	09	19
			KHB3K-08LR		06	06		08		500	M14x1.5	10	67	40	27	48	13	35	8	34.5	09	19
			KHB3K-1OLR		08	08		10		500	M16x1.5	11	74	42	32	53	17	40	8	37	09	27
			KHB3K-12LR		10	10		12		500	M18x1.5	11	74	42	32	53	17	40	8	37	09	27
			KHB3K-15LR		13	12		15		500	M22x1.5	12	82	48	35	53	17	40	8	40	09	30
			KHB3K-15LR		12	12		15		500	M22x1.5	12	82	47	38	62	19	45	11	40	09	32
			KHB3K-18LR		13	12		18		500	M26x1.5	12	82	48	35	53	17	40	8	42	09	30
			KHB3K-18LR		16	15		18		500	M26x1.5	12	82	47	38	62	19	45	11	42	09	32
			KHB3K-22LR		20	19		22		400	M30×2	14	101	60	48	75	24.5	57	11	52	12	41
			KHB3K-28LR		25	24		28		315	M36x2	14	108	64	57	82	28.5	64	11	54	12	50
			KHB3K-08SR		04	05		08		500	M16x1.5	12	73	40	27	48	13	35	8	37	09	19
			KHB3K-10SR		06	06		10		500	M18x1.5	12	73	40	27	48	13	35	8	37	09	19
			KHB3K-12SR		08	08		12		500	M20x1.5	12	76	42	32	53	17	40	8	38	09	27
			KHB3K-14SR		10	10		14		500	M22x1.5	14	80	42	32	53	17	40	8	40	09	27
			KHB3K-16SR		13	12		16		500	M24x1.5	14	86	47	35	53	17	40	8	44	09	30
			KHB3K-16SR		12	12		16		500	M24x1.5	14	86	47	38	62	19	45	11	43.5	09	32
			KHB3K-20SR		13	12		20		500	M30×2	16	90	47	35	53	17	40	8	44	09	30
			KHB3K-20SR		16	15		20		500	M30x2	16	90	47	38	62	19	45	11	45.5	09	32
			KHB3K-25SR		20	20		25		400	M36x2	18	109	60	48	75	24.5	57	11	56	12	41
			KHB3K-30SR		25	25		30		315	M42x2	20	120	64	57	82	28.5	64	11	60	12	50

配送、運輸和服務

交貨時間：庫存/10-30天

裝運：寧波離岸價，上海離岸價

服務：24小時在線
