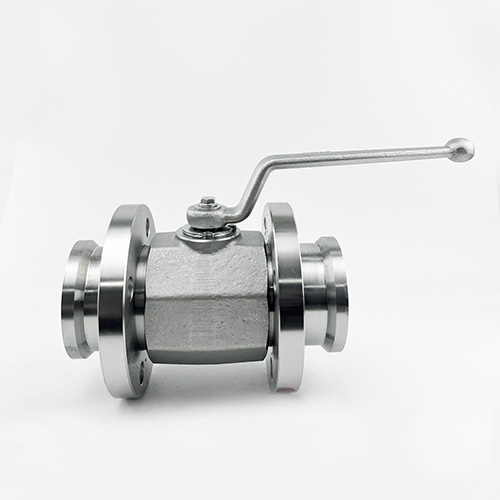

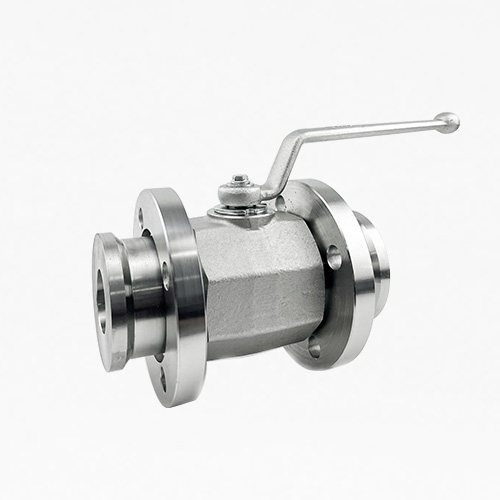

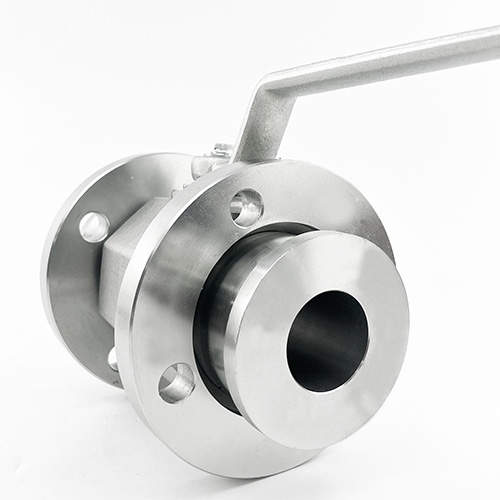

法蘭式高壓球閥(KHBF、KHMF) 球閥啟閉件(球體)由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥按照驅動方式分為：氣動球閥，電動球閥，手動球閥。

訂購代碼

1.類型

KHBF=閥組球閥

KHMF=套筒式球閥

2.公稱直徑：16-50mm

3.壓力范圍：4,6.3,16,25,31.5MPa（40,63160250315bar）

4.閥體、接頭體和控制芯軸：

1-碳鋼4-不銹鋼

5.球體、關節體和控制核心軸：

1-碳鋼4-不銹鋼

6.球密封、接頭本體和控制芯軸：1-POM

7.聯控芯軸密封：2-NBR 4---氟橡膠

8.手柄：2=鋁合金曲柄6=鋼手柄曲柄

9.系列（由制造商提供）

10.表面保護：

無=磷化

G=黃色鍍鋅

W=環保鋅（三價）

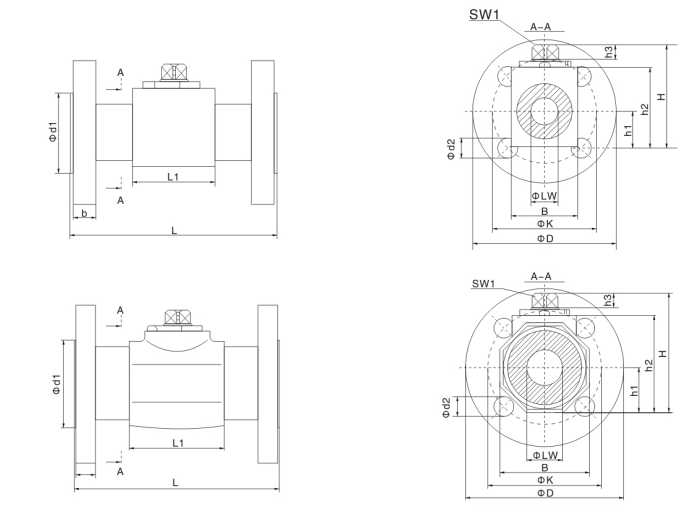

外觀尺寸

類型	壓力范圍	LW	L	L1	φD	φd1	φd2	φK	B	b	H	h1	h2	h3	SW1	Z※
KHBF-016	10-40	15	130	47	95	45	14	65	38	16	62	19	45	11	9	4
KHBF-016	63-160	15	130	47	105	45	14	75	38	20	62	19	51	11	9	4
KHBF-016	250-315	15	130	47	130	45	18	90	38	26	62	19	45	11	9	4
KHBF-020	10-40	20	150	60	105	58	14	75	48	17	52	4.5	57	11	12	4
KHBF-025	10-40	25	160	65	115	68	14	85	57	18	82	28.5	64	11	12	4
KHBF-025	63-160	25	160	64	140	68	18	100	57	24	82	28.5	64	11	12	4
KHBF-025	250	25	160	64	150	68	22	105	57	28	82	28.5	64	11	12	4
KHBF-025	315	25	160	64	160	68	22	115	57	34	82	28.5	64	11	12	4
KHMF-032	10-40	30	180	84	140	78	18	100	75	18	103	37.5	85	12	14	4
KHMF-032	63-160	30	180	84	155	78	22	110	75	26	103	37.5	85	12	14	4
KHMF-040	10-40	38	200	91	150	88	18	110	85	18	114	42.5	96	12	14	4
KHMF-040	63-160	38	200	91	170	88	22	125	85	28	114	42.5	96	12	14	4
KHMF-040	250	38	200	91	185	88	26	135	85	34	114	42.5	96	12	14	4
KHMF-040	315	38	200	91	195	88	26	145	85	38	114	42.5	96	12	14	4
KHMF-050	10-40	48	230	100	165	102	18	125	105	20	131.5	52.5	112.5	12	17	4
KHMF-050	63	48	230	100	180	102	22	135	105	26	131.5	52.5	112.5	12	17	4
KHMF-050	100-160	48	230	100	195	102	26	145	105	30	131.5	52.5	112.5	12	17	4
KHMF-050	250	48	230	100	200	102	26	150	105	38	131.5	52.5	112.5	12	17	8
KHMF-050	315	48	230	100	210	102	26	160	105	42	131.5	52.5	112.5	12	17	8
KHMFF-032	10-40	30	130	84	140	78	18	100	75	18	103	37.5	85	12	14	4
KHMFF-040	10-40	38	140	91	150	88	18	110	85	18	114	42.5	96	12	14	4
KHMFF-050	10-40	48	50	100	165	102	18	125	105	20	131.5	52.5	112.5	12	17	4

NOTE:Z※refers toφd2 meshes

配送、運輸和服務

交貨時間：庫存/10-30天

裝運：寧波離岸價，上海離岸價

服務：24小時在線
